Autodesk comparte una visión interesante sobre cómo Forma Building Design ayuda a conectar el diseño conceptual con los flujos BIM. En este artículo exploraremos algunos de los enfoques destacados por la marca: Connect your design workflows with Forma Building Design

Forma Building Design, disponible en la colección AEC, en la licencia independiente de Revit y en el paquete Forma for Buildings, ayuda a los arquitectos a explorar más ideas antes de pasar a la fase BIM.

Mantener flujos de trabajo continuos a lo largo de todas las fases de diseño es un quebradero de cabeza habitual para la mayoría de los arquitectos. La transición de los conceptos iniciales al desarrollo del diseño suele generar fricciones: los equipos pueden dedicar un tiempo valioso a remodelar un diseño en lugar de seguir avanzando con él; la intención del diseño se pierde en el proceso. Mientras tanto, se acerca la fecha límite de presentación. Para los arquitectos que trabajan con Revit, esta desconexión —y el trabajo de reelaboración— probablemente les resulte familiar.

Forma Building Design se ha desarrollado para cerrar esa brecha. Al conectar el diseño esquemático, la planificación del emplazamiento y los flujos BIM, permite explorar más alternativas desde las primeras etapas, reduciendo la necesidad de rehacer trabajo y favoreciendo un proceso de diseño más continuo.

En este post, analizaremos tres procesos de trabajo que ayudan a conseguirlo:

• De Forma Building Design a Revit
• Entre Forma Site Design y Building Design
• De Building Design a Forma Board

Flujo de trabajo 1: Desde las primeras fases del diseño esquemático hasta Revit sin necesidad de reelaboraciones

Un flujo de trabajo fundamental para los usuarios de Revit consiste en comenzar en Forma Building Design y continuar en Revit sin necesidad de volver a crear el modelo.

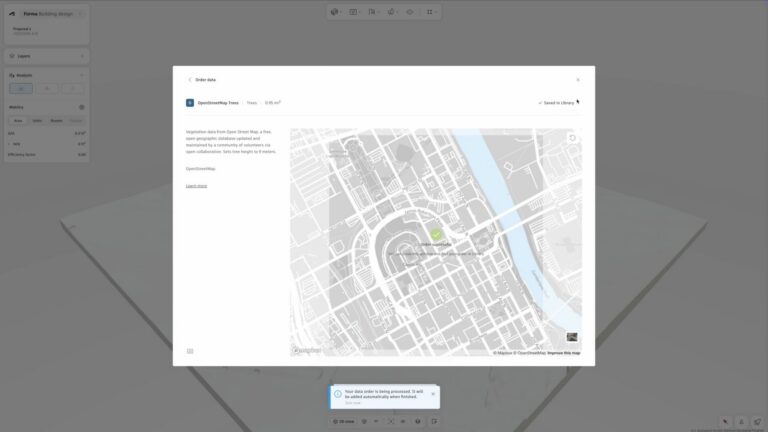

Empieza con el contexto real del emplazamiento

Los proyectos pueden comenzar con datos contextuales generados automáticamente, como el terreno, los edificios circundantes y las condiciones del emplazamiento. Esto proporciona una base común para la toma de decisiones desde las primeras etapas del proyecto.

Además, configurar un emplazamiento puede llevar solo unos minutos, frente a las horas que normalmente requiere recopilar toda esa información. Como alternativa, los arquitectos pueden importar datos ya existentes, como planos o modelos del emplazamiento.

Explora las opciones sin perder el contacto con la realidad

Durante la fase de diseño esquemático, los equipos suelen generar múltiples opciones de edificio. Sin embargo, en muchos flujos de trabajo estas alternativas permanecen desconectadas de las etapas posteriores del desarrollo.

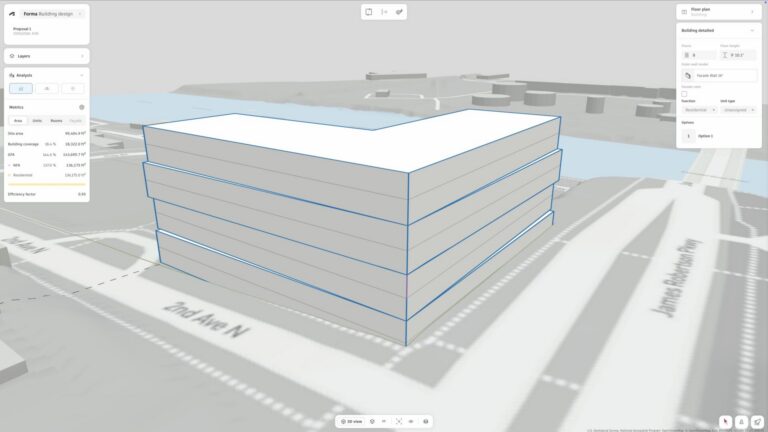

En Forma Building Design, las opciones se crean dentro de un entorno estructurado y basado en datos. Los diseñadores pueden probar distintas estrategias de volumetría, distribuciones de unidades y estilos de fachada, considerando al mismo tiempo restricciones reales como:

• Límites del solar
• Distancias mínimas
• Altura de los edificios
• Corredores visuales

Dado que estas restricciones se incorporan desde el principio, es más probable que las opciones seleccionadas se mantengan, al contar ya con las bases adecuadas

Diseño centrado en las métricas y el rendimiento
En lugar de tratar la fase inicial del diseño como un ejercicio exclusivamente conceptual, Forma incorpora métricas y análisis desde el principio.

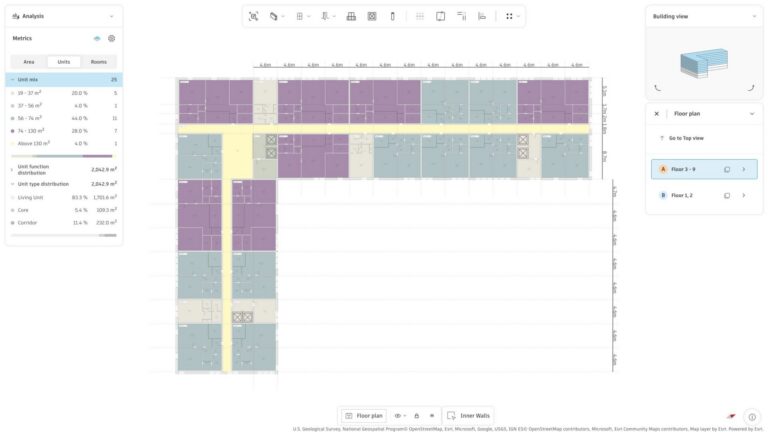

Los arquitectos pueden evaluar las opciones de fachadas y planos de planta basándose en:

• Parámetros de superficie (superficie construida bruta, superficie útil neta, eficiencia)
• Número de viviendas y distribuciones
• Factores medioambientales, como el potencial de luz natural y la exposición solar
• Emisiones totales de carbono: incorporadas y operativas (datos disponibles actualmente para EE. UU.)

Esto reduce el riesgo de que se produzcan cambios costosos en las últimas fases, ya que las decisiones se toman con base en datos disponibles en fases más tempranas del proceso.

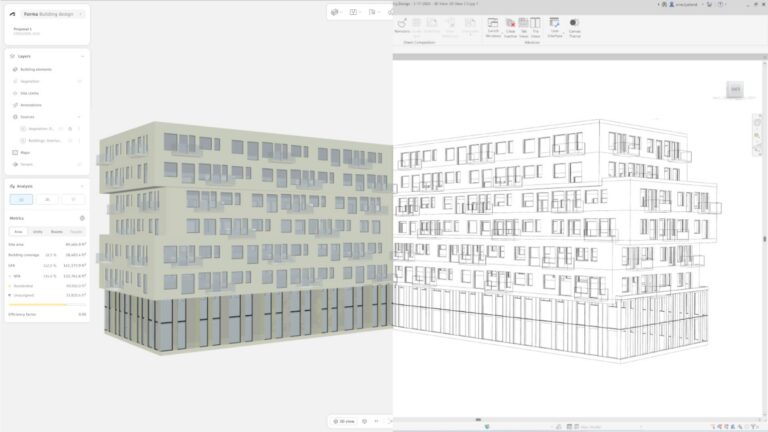

Importar el modelo a Revit

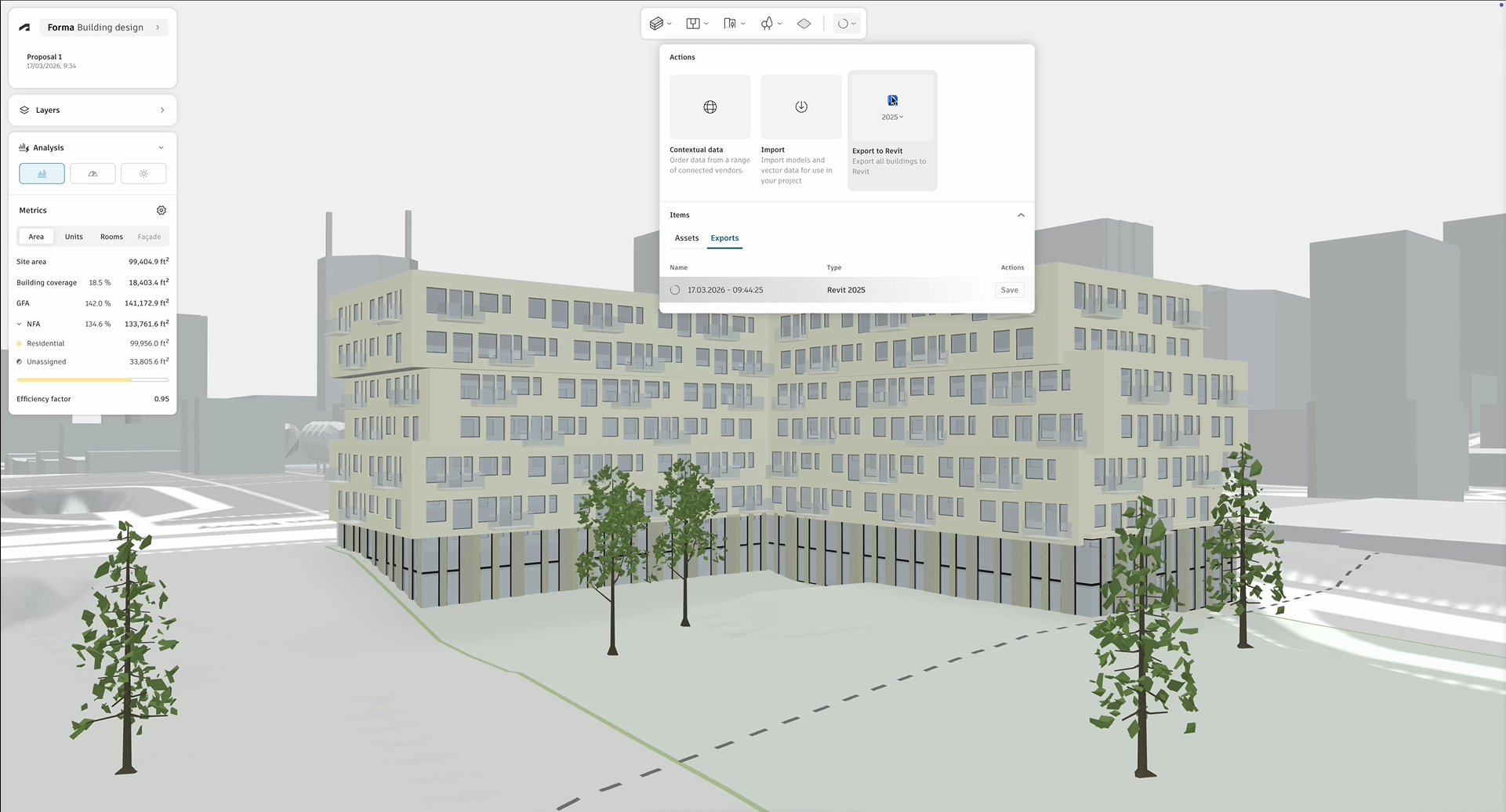

Cuando llega el momento de pasar al diseño detallado, el proyecto se puede exportar como geometría nativa de Revit.

En lugar de volver a crear la geometría, los arquitectos reciben un modelo BIM geolocalizado que incluye el contexto del emplazamiento y en el que los muros, los forjados, las ventanas y los tejados ya están definidos como elementos de Revit en familias genéricas. Esto permite a los equipos seguir desarrollando el diseño utilizando herramientas con las que están familiarizados, sin perder tiempo ni la intención del diseño.

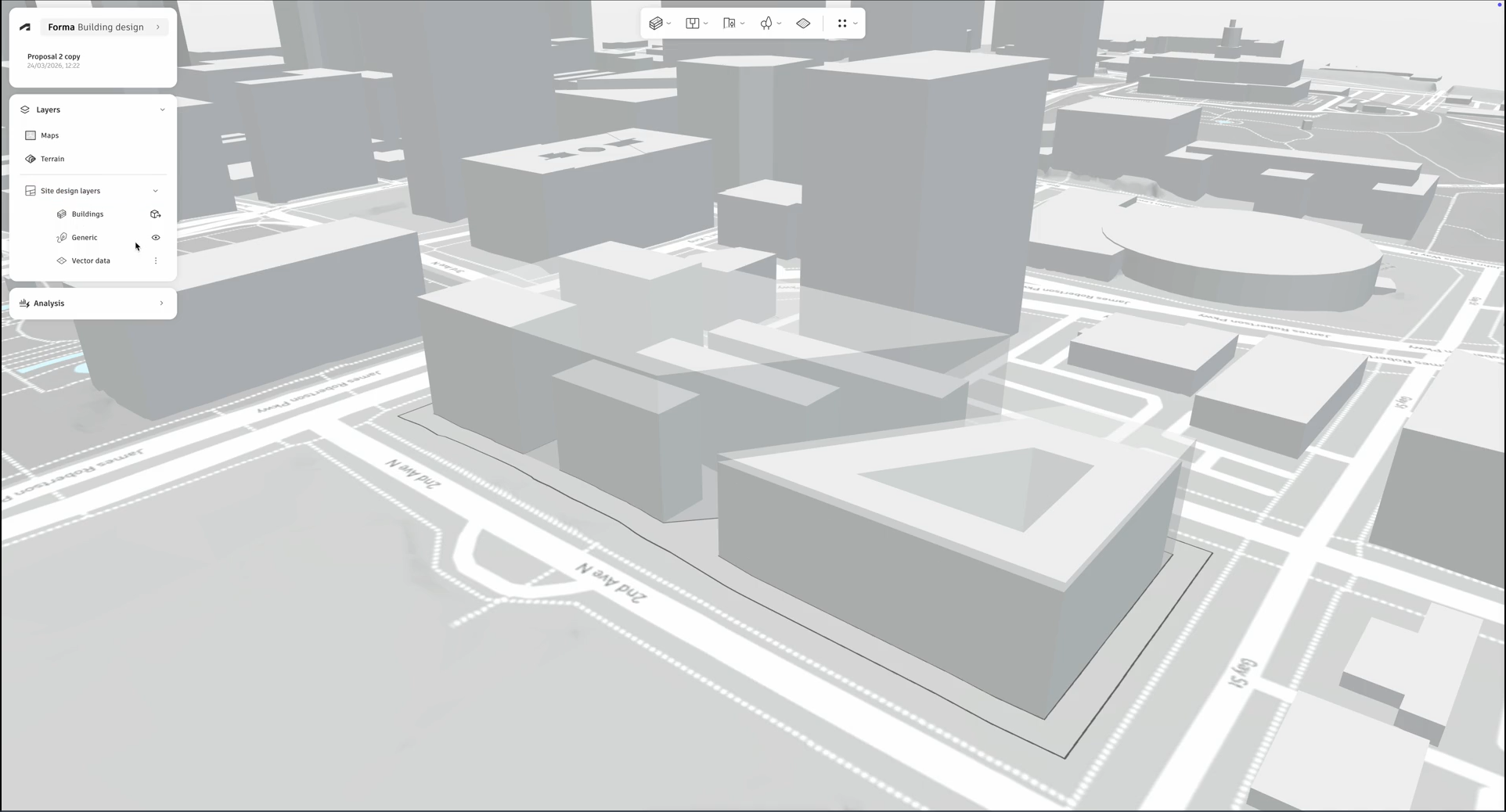

Flujo de trabajo 2: Integración entre la planificación del emplazamiento y el diseño del edificio

Otra causa habitual de reelaboración se produce entre la planificación del emplazamiento y el diseño del edificio.

Tradicionalmente, los conceptos a escala urbana se desarrollan por separado de los modelos a escala de edificio. A medida que avanza el proyecto, a menudo es necesario volver a crear los diseños de los edificios a partir de la volumetría del emplazamiento, lo que da lugar a una duplicación de esfuerzos y a incoherencias.

Forma resuelve este problema conectando Forma Site Design y Forma Building Design en un flujo de trabajo continuo.

Site Design se centra en el contexto general del proyecto: analizar las condiciones del terreno y planificar el conjunto del emplazamiento, incluidos los edificios, la infraestructura y el paisaje. Por su parte, Building Design permite profundizar en parcelas y edificios individuales con un mayor nivel de detalle.

Al vincular estos dos entornos, los arquitectos pueden:

• Pasar con mayor fluidez del volumen a escala del terreno al diseño del edificio.
• Mantener la coherencia entre la intención urbanística y los detalles arquitectónicos.
• Reducir la necesidad de remodelar o reinterpretar trabajos anteriores.
• Esto crea un flujo de trabajo en el que el diseño evoluciona a través de las distintas escalas, en lugar de tener que empezar de cero en cada etapa.

Aunque esta integración aún se encuentra en fase de desarrollo, representa un avance hacia la continuidad digital a lo largo de todo el proceso de diseño.

Flujo de trabajo 3: Comunicar el diseño sin tener que empezar de cero

Las modificaciones no solo se producen durante el modelado; también aparecen en la comunicación.

La preparación de presentaciones y revisiones de diseño suele requerir la recreación de elementos visuales, la exportación de archivos o la adaptación del contenido para distintos públicos.

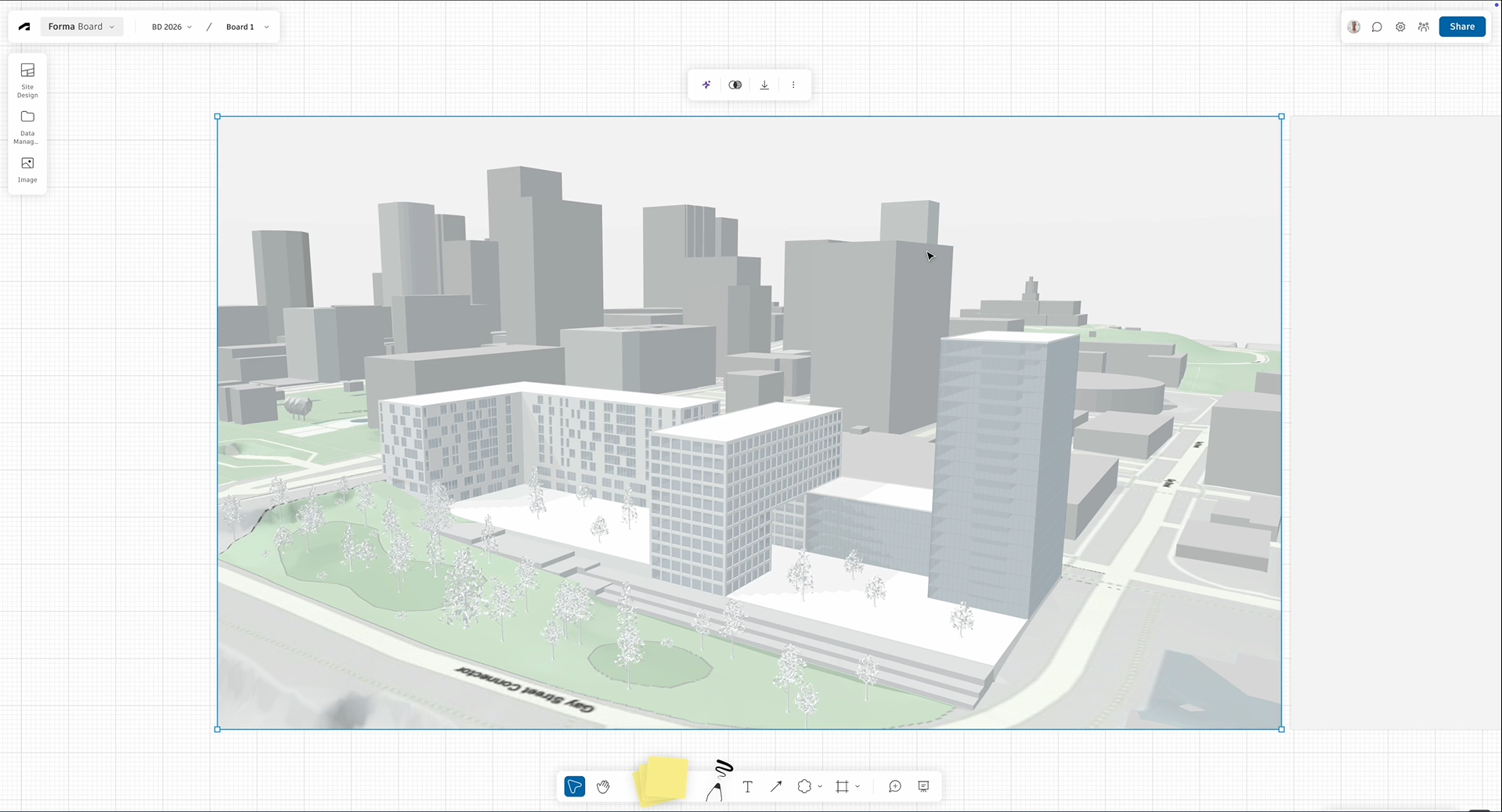

Con Forma Board, los arquitectos pueden trasladar su trabajo directamente desde Building Design a un espacio colaborativo con un esfuerzo mínimo.

Los diseños se pueden compartir de las siguientes formas:

• Capturando vistas directamente desde el modelo
• Importando archivos exportados desde Revit para una revisión más detallada

Esto permite a los equipos presentar y debatir las opciones de diseño sin tener que volver a crear el contenido para cada ciclo de revisión.

Superar las brechas en el proceso de diseño

En todos estos flujos de trabajo, el objetivo es el mismo: reducir el trabajo repetitivo mediante una mayor integración del proceso de diseño. Las ideas desarrolladas en las primeras etapas pueden perfeccionarse, evaluarse y evolucionar con confianza, en lugar de tener que reconstruirse una y otra vez.

Al conectar el diseño esquemático, la planificación del emplazamiento y el desarrollo del proyecto, Forma ayuda a transformar procesos fragmentados en una experiencia de diseño más continua y eficiente. De este modo, cada etapa se construye sobre la anterior con mayor consistencia y confianza.
